Фреза – режущий инструмент с лезвиями, который просверливает в поверхностях отверстия, делает выборки, формирует пазы и кромки, вырезает контуры и т.д. Вращение и направление движения фрезе придает станок с ЧПУ.
На сайте представлены концевые цилиндрические спиральные фрезы для ЧПУ с геометрией, обусловленной особенностями обработки таких листовых материалов, как алюминий и композитные панели из него, искусственный камень, полистирол, оргстекло, монолитный поликарбонат, полиэтилентерефталат, поливинилхлорид, лдсп, фанера, фторопласт, npl панели, капролон и т.п.
Серия HT 10000 Цилиндрические спиральные однозаходные фрезы с выводом стружки вверх для АКП ( алюминиевых композитных панелей) и алюминия.
|
|
| модель | d, мм | I, мм | D, мм | L, мм | цена, руб |
| Фреза HT 10208 | 2 | 8 | 3.175 | 38 | 550 |
| Фреза HT 10312 | 3 | 12 | 3.175 | 38 | 550 |
Серия ST 10000 Цилиндрические спиральные однозаходные фрезы с выводом стружки вверх для оргстекла, полистирола, пэт, ПВХ, искусственного камня.
Фрезы ЧПУ для оргстекла пластиков, алюминиевых композитных панелей.
|
|
| модель | d, мм | I, мм | D, мм | L, мм | цена, руб |
| Фреза ST 10104 | 1 | 4 | 3.175 | 38 | 500 |
| Фреза ST 101.508 | 1.5 | 8 | 3.175 | 38 | 500 |
| Фреза ST 10212 | 2 | 12 | 3.175 | 38 | 500 |
| Фреза ST 102.512 | 2.5 | 12 | 3.175 | 38 | 500 |
| Фреза ST 10315 | 3 | 15 | 3.175 | 38 | 490 |
| Фреза ST 10422 | 4 | 22 | 4 | 45 | 800 |
| Фреза ST 10522 | 5 | 22 | 6 | 48 | 1200 |
| Фреза ST 10622 | 6 | 22 | 6 | 50 | 1200 |
| Фреза ST 10652 | 6 | 52 | 6 | 100 | 2000 |
Серия ST 11000 Цилиндрические спиральные однозаходные фрезы с выводом стружки вниз для оргстекла, полистирола, пэт, ПВХ, АКП, фторопласта.
| модель | d, мм | I, мм | D, мм | L, мм | цена, руб |
| Фреза 111504 | 1.5 | 4 | 3.175 | 38 | 570 |
| Фреза 110315 | 3.175 | 15 | 3.175 | 38 | 500 |
| Фреза 11042 | 4 | 22 | 4 | 50 | 800 |
| Фреза 110622 | 6 | 22 | 6 | 50 | 1300 |

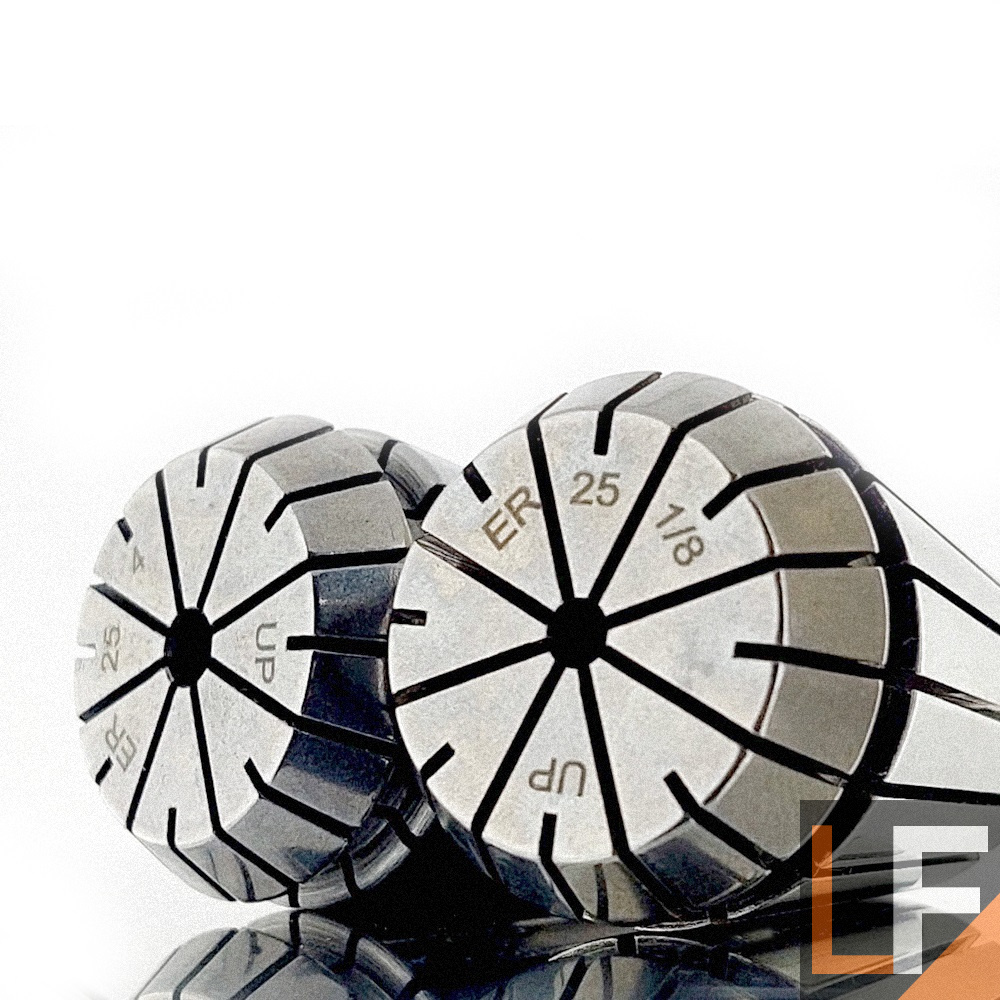

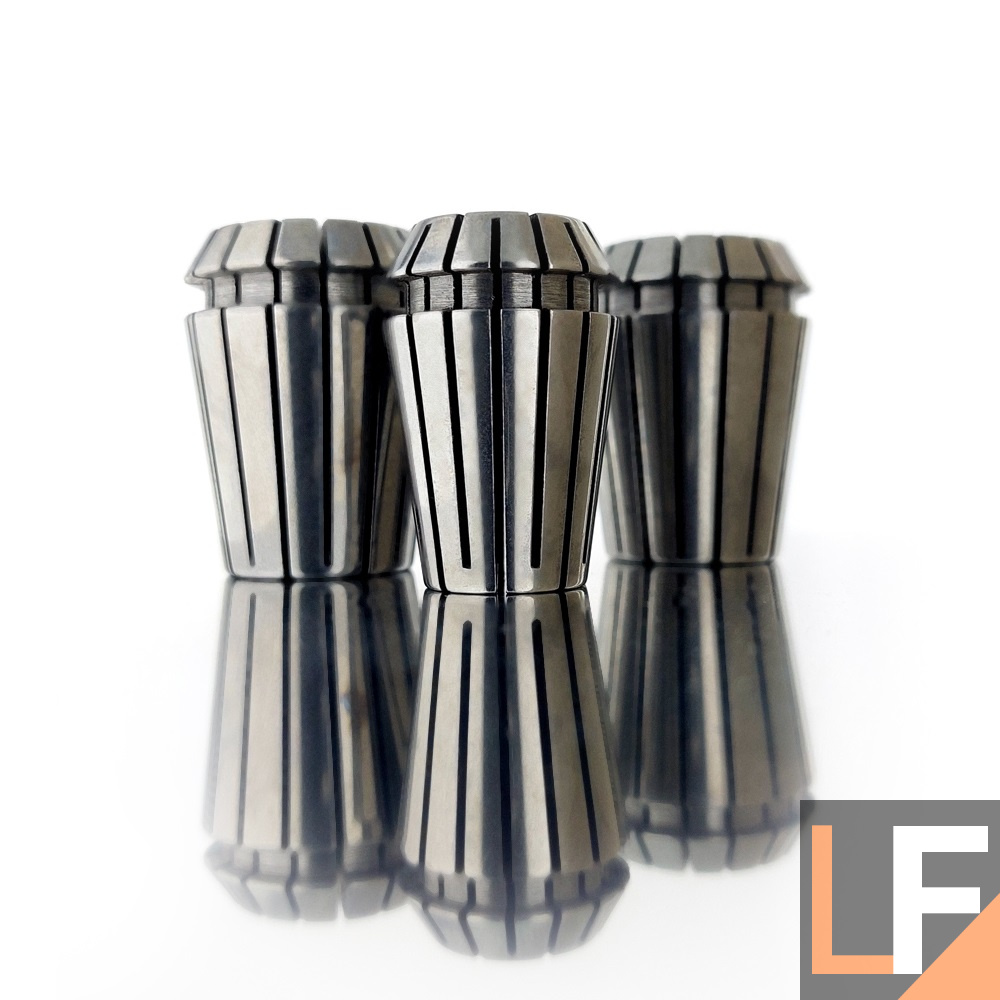

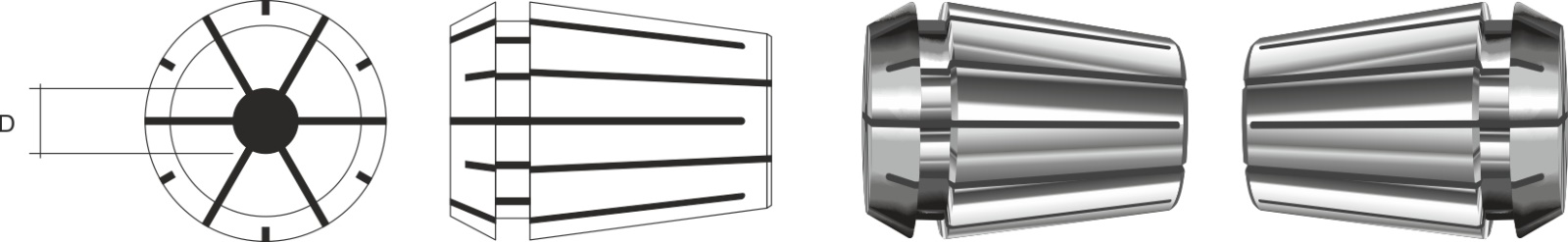

Цанга (концентричность 0.005 мм) для станков с ЧПУ
|
| Цанга | цена,р. |
| ER 20 – 3,175 (1/8) | 1600 |
| ER 20 – 4 | 1600 |
| ER 20 – 5 | 1600 |
| ER 20 – 6 | 1600 |
| ER 20 – 8 | 1800 |
| ER 20 – 10 | 1800 |
| ER 20 – 12 (1/2) | 1800 |
| ER 25 – 3,175 (1/8) | 1600 |
| ER 25 – 4 | 1800 |
| ER 25 – 5 | 1800 |
| ER 25 – 6 | 1800 |
| ER 25 – 8 | 1900 |
| ER 25 – 10 | 1900 |
| ER 25 – 12 (1/2) | 1900 |

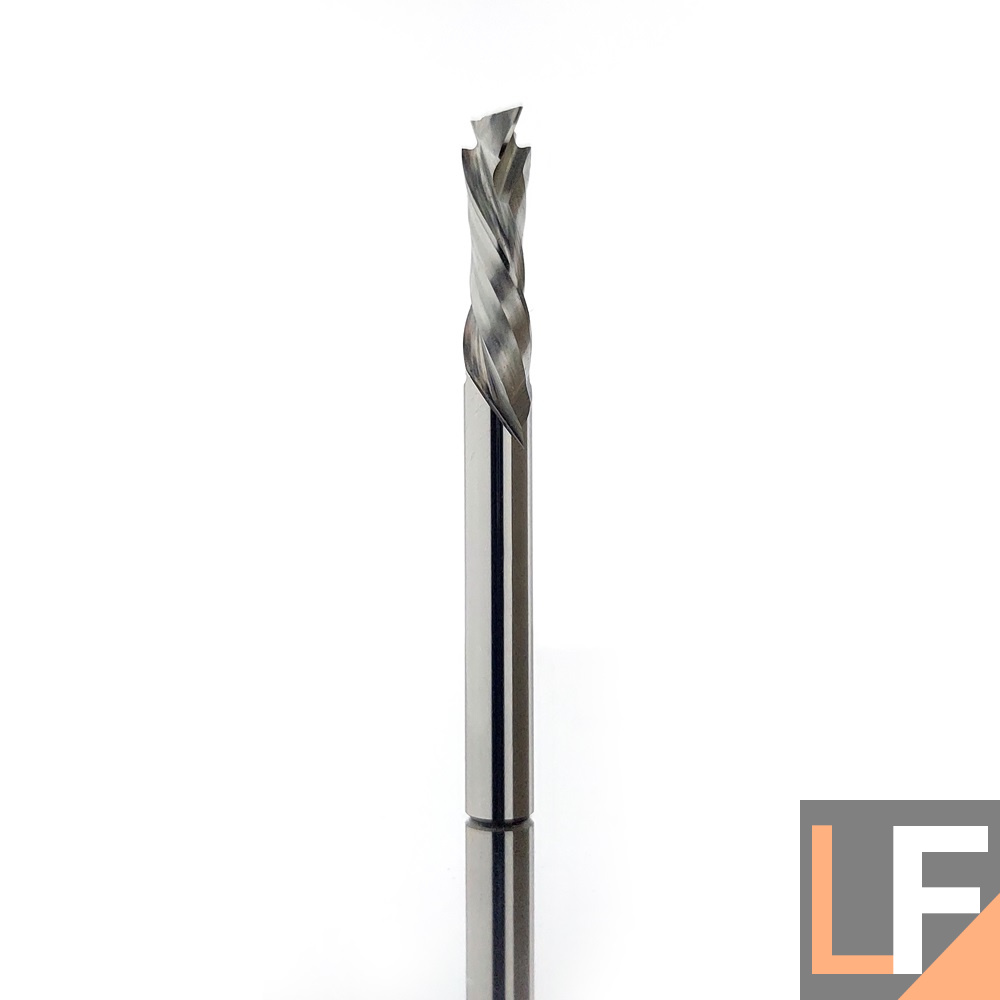

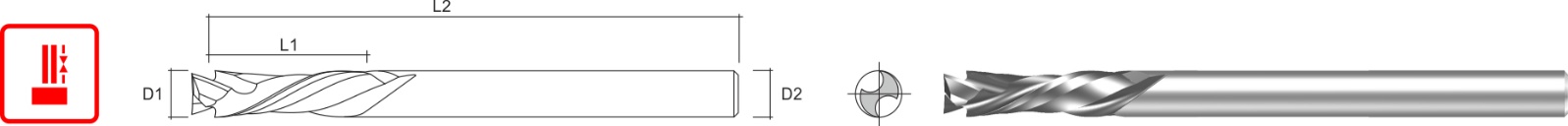

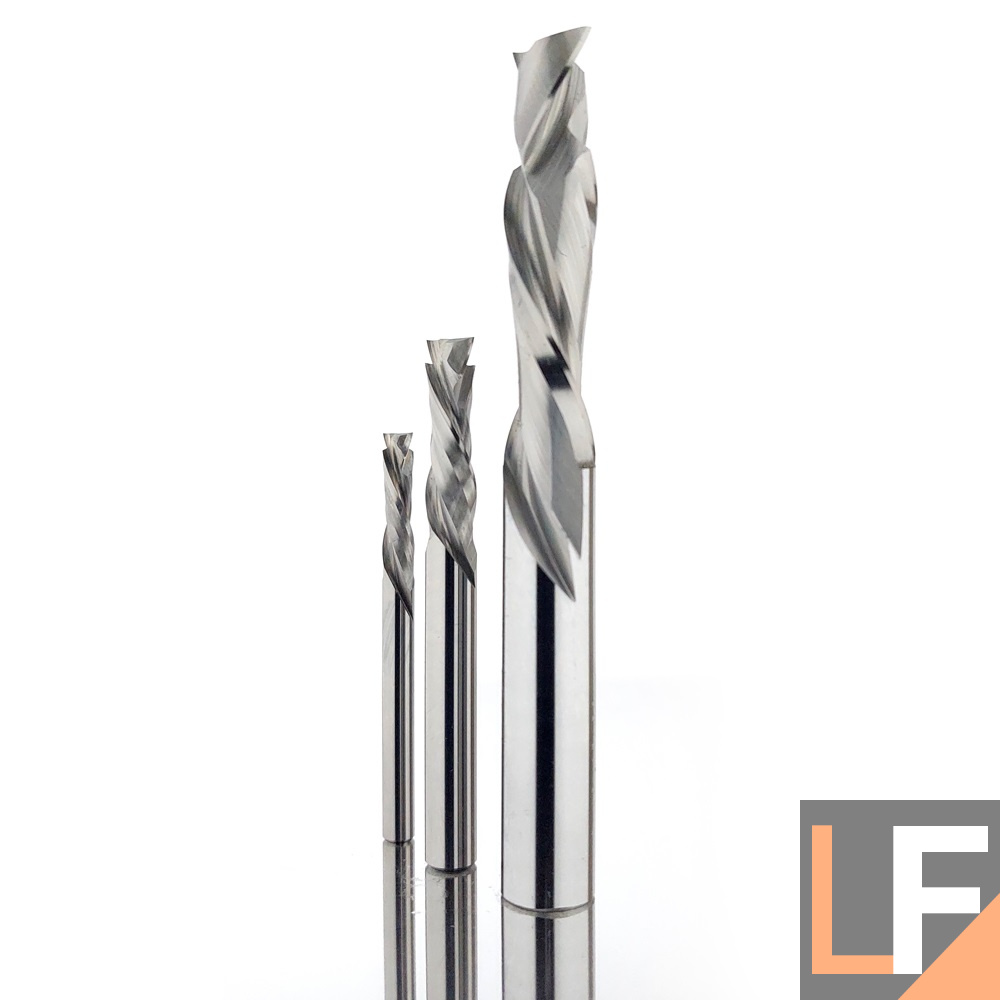

Компрессионные двухзаходные фрезы для ЛДСП, МДФ, фанеры, дерева
|
| Модель | d,мм | l,мм | D,мм | L,мм | цена,р. |
| 120417 | 4 | 17 | 4 | 50 | 1600 |
| 120622 | 6 | 22 | 6 | 60 | 2500 |
Компрессионные двухзаходные фрезы для ЛДСП, МДФ, фанеры, дерева
|
| Модель | D1,мм | A,° | L1,мм | L3,мм | цена,р. |
| V9024 | 2 | 90 | 4 | 60 | 2500 |
| V12034 | 3 | 120 | 4 | 60 | 2500 |

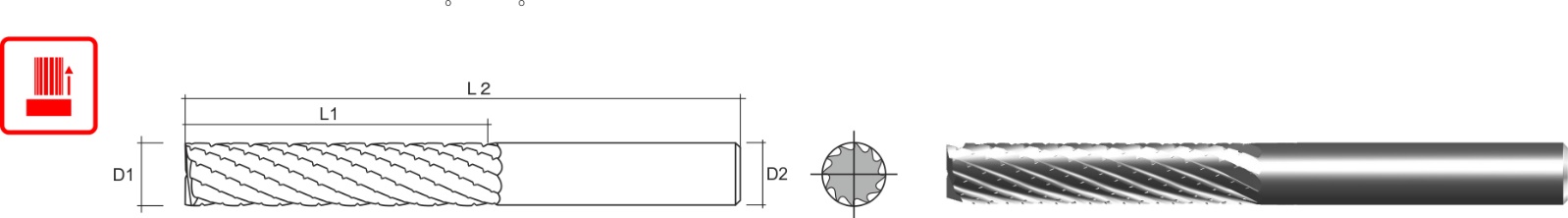

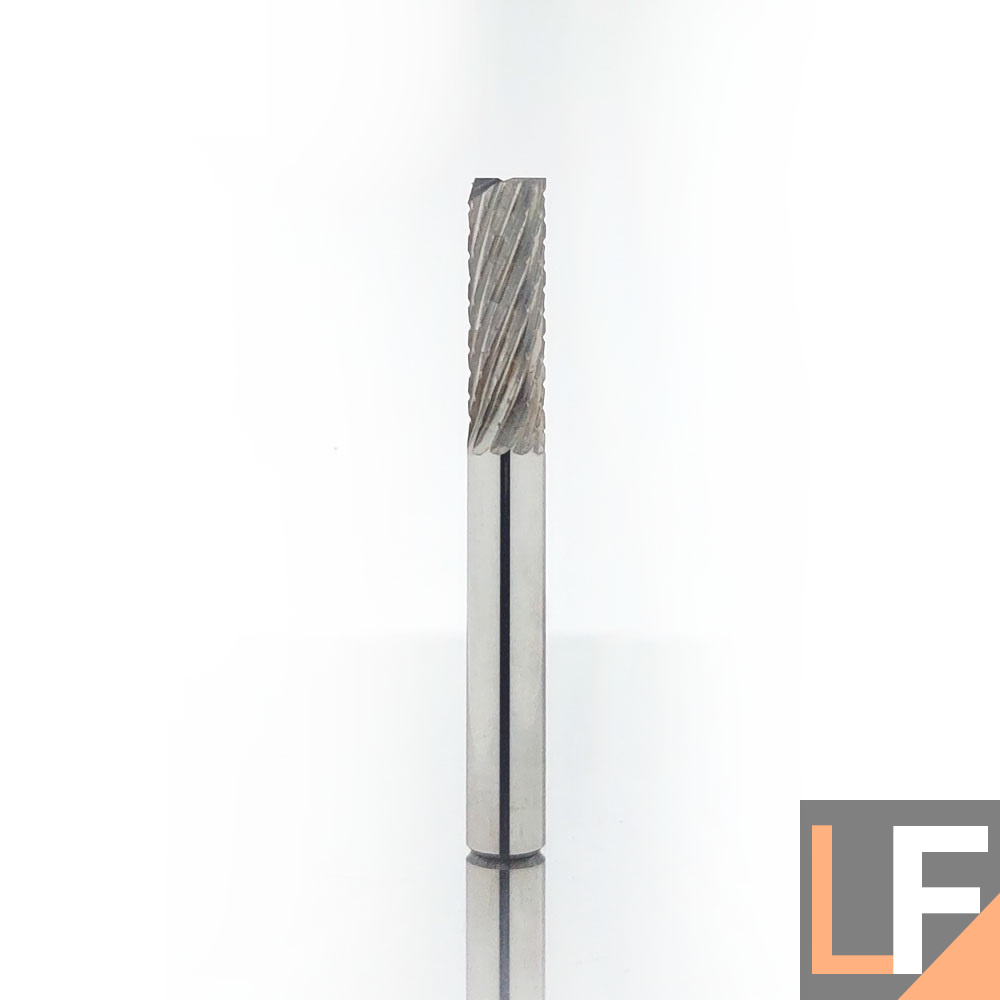

Кукуруза. Рашпильная фреза с удалением стружки вверх для фанеры, стеклопластика, текстолита, ЛДСП
|
| Модель | d,мм | l,мм | D,мм | L,мм | цена,р. |
| 170420 | 4 | 20 | 4 | 50 | 1200 |
| 170620 | 6 | 20 | 6 | 50 | 3800 |
Оптимальные режимы резания*:
скорость вращения / подача по XY
| Фреза | |||||
| Материал |
ST 10104 |
ST 10315 ST 10422 |
HT 10208 HT 10312 |
WD 30315 WD 30422 |
Глубина за проход, max мм |
| ПВХ 1-4мм |
18000 об/мин 2 м/мин |
24000 об/мин 5 м/мин |
- | - | 4 мм |
| ПВХ 5-10мм |
18000 об/мин 1,5 м/мин |
21000 об/мин 4 м/мин |
- | - | 10 мм |

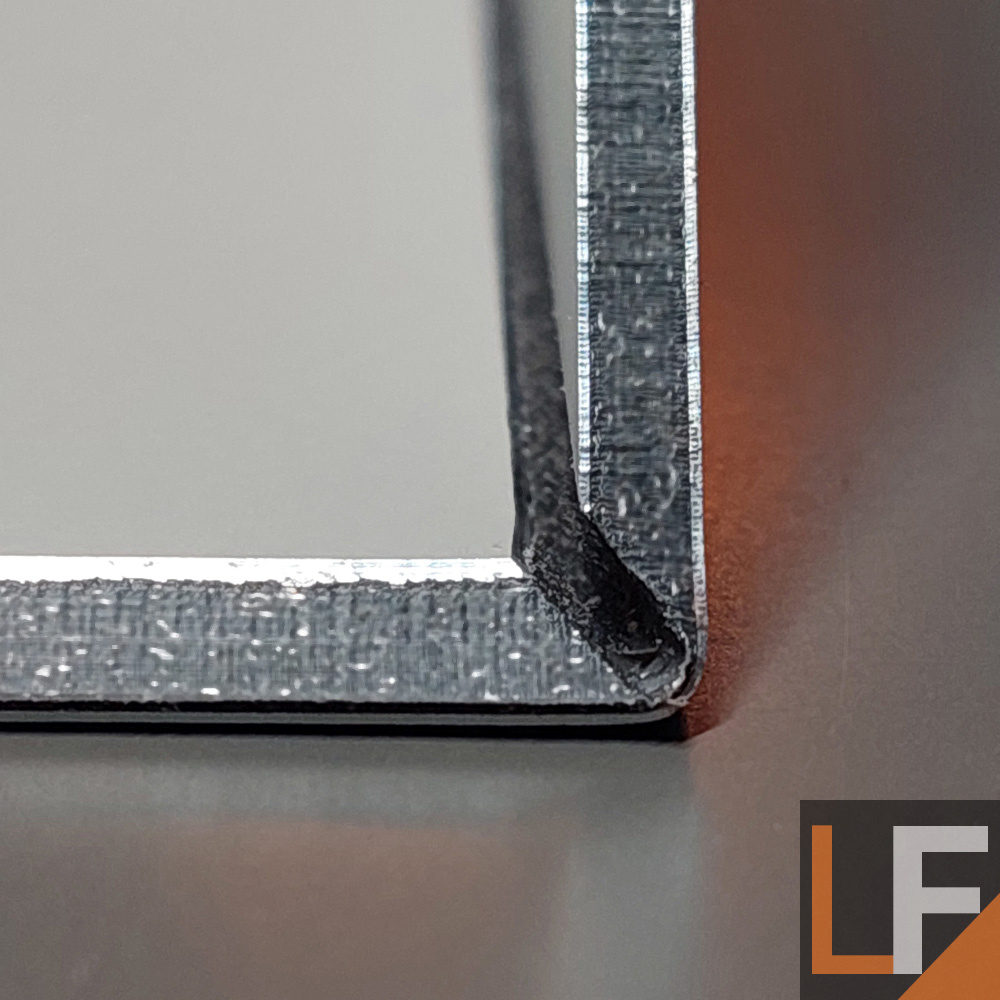

| АКП 3-4мм | - | - |
24000 об/мин 3,5 м/мин |
- |
8 мм (можно резать 2 листа в один проход) |
| ОРГСТЕКЛО 2-4мм |
18000 об/мин 2 м/мин |
21000 об/мин 3 м/мин |
- | - | 4 мм |
|
ОРГСТЕКЛО 5-6мм |
18000 об/мин 2 м/мин |
21000 об/мин 2,5 м/мин |
- | - | 6 мм |
|
ОРГСТЕКЛО 8-10мм |
18000 об/мин 2 м/мин |
21000 об/мин 2,5 м/мин |
- | - | 5 мм |
| ЛДСП 16мм | - | - | - |
21000 об/мин 2 м/мин |
16 мм |
| ФАНЕРА 10мм | - | - | - |
21000 об/мин 2 м/мин |
15 мм |
*носят справочный характер и подбираются индивидуально, в зависимости от:
- параметров оборудования,
- качества обрабатываемого материала,
- специфики заказа.
Виды и особенности подбора фрез
Фрезы типизируются по видам обрабатываемых материалов и имеют ограничительные рекомендации по максимальной глубине одного прохода, максимальному количеству оборотов в минуту (от 18 до 24 тысяч). Также обозначена проходимость фрез – количество погонных метров, после прохода которых инструмент потребует замены.
Спиралевидный тип режущей кромки фрез не рубит материал, не рассекает его, не скалывает края, а чисто режет наискосок.
Однозаходные фрезы за один оборот выполняют одно режущее движение и применяются для плавких материалов, чтобы те не успевали нагреваться до температуры плавления и стружка не прилипала к инструменту.
Между гранями однозаходных фрез предусмотрена канавка для отвода стружки вверх или вниз.
- Вывод стружки вверх удобен для глубоких выборок,
- вывод стружки вниз – для пропила пазов и шпунтов.

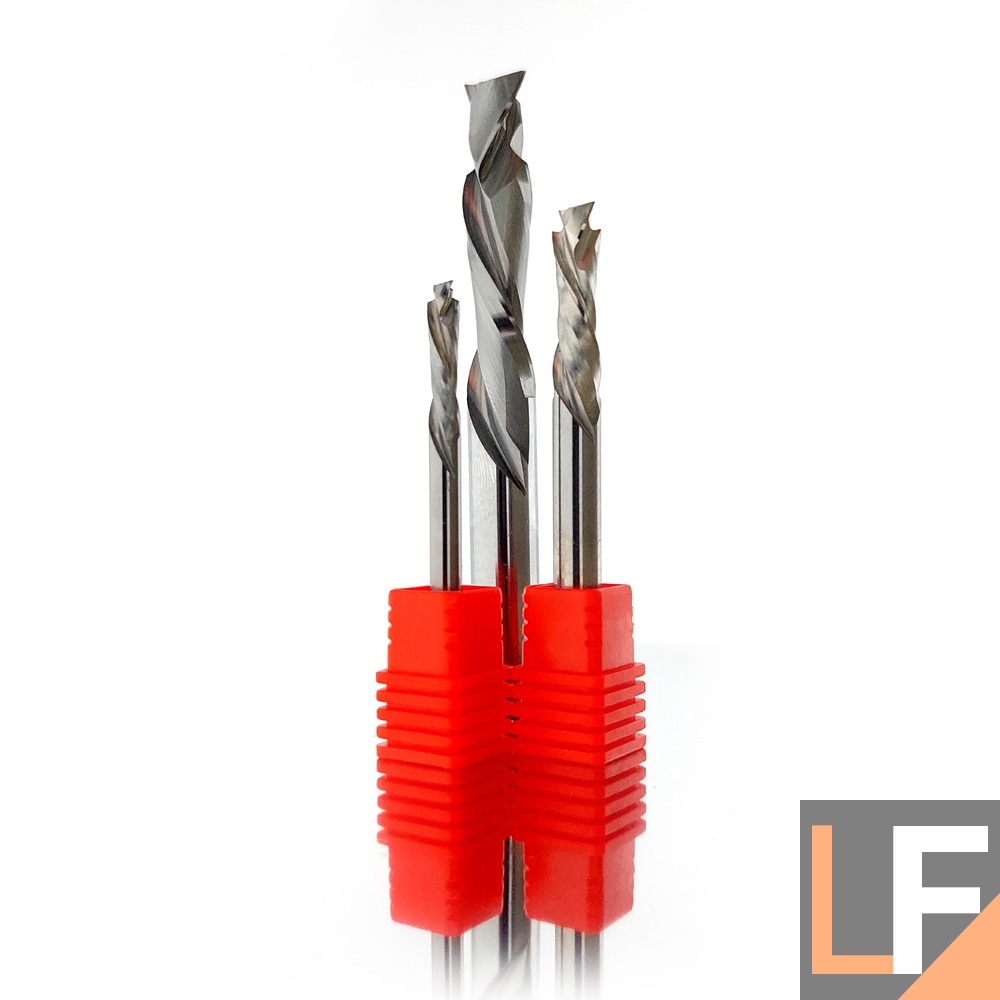

Компрессионные фрезы с двумя встречными спиралевидными кромками подходят для материалов, склонных к скалыванию и ворсистости. Стружку они отводят к центру реза.
Обратите внимание на буквы в маркировке, они подсказывают назначение фрез:
- ST предназначены для относительно мягких материалов, пластика и оргстекла.
- HT подойдут для «жесткого» алюминия и композитных панелей из него
- WD – для «деревянных» ЛДСП и фанеры
Предлагаем приобрести в Уфе качественные цилиндрические фрезы для широкого спектра материалов. Планируя покупку, свяжитесь с нашими консультантами для обсуждения параметров подбора.

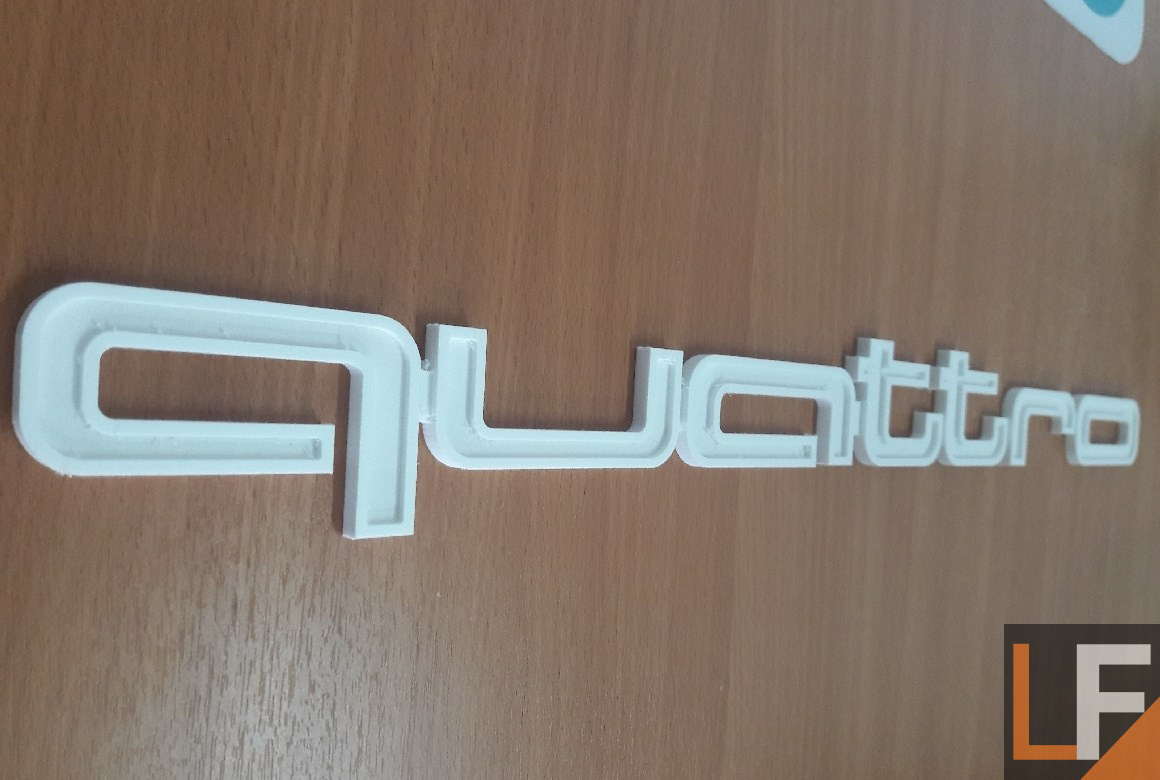

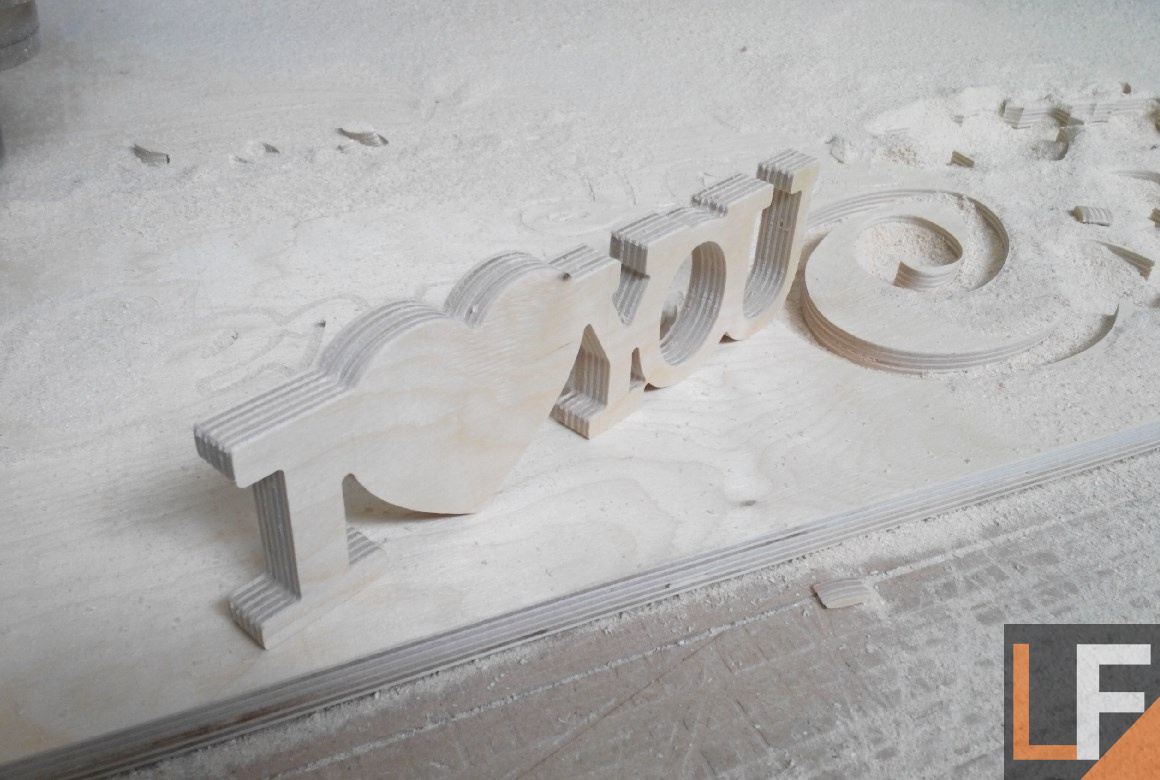

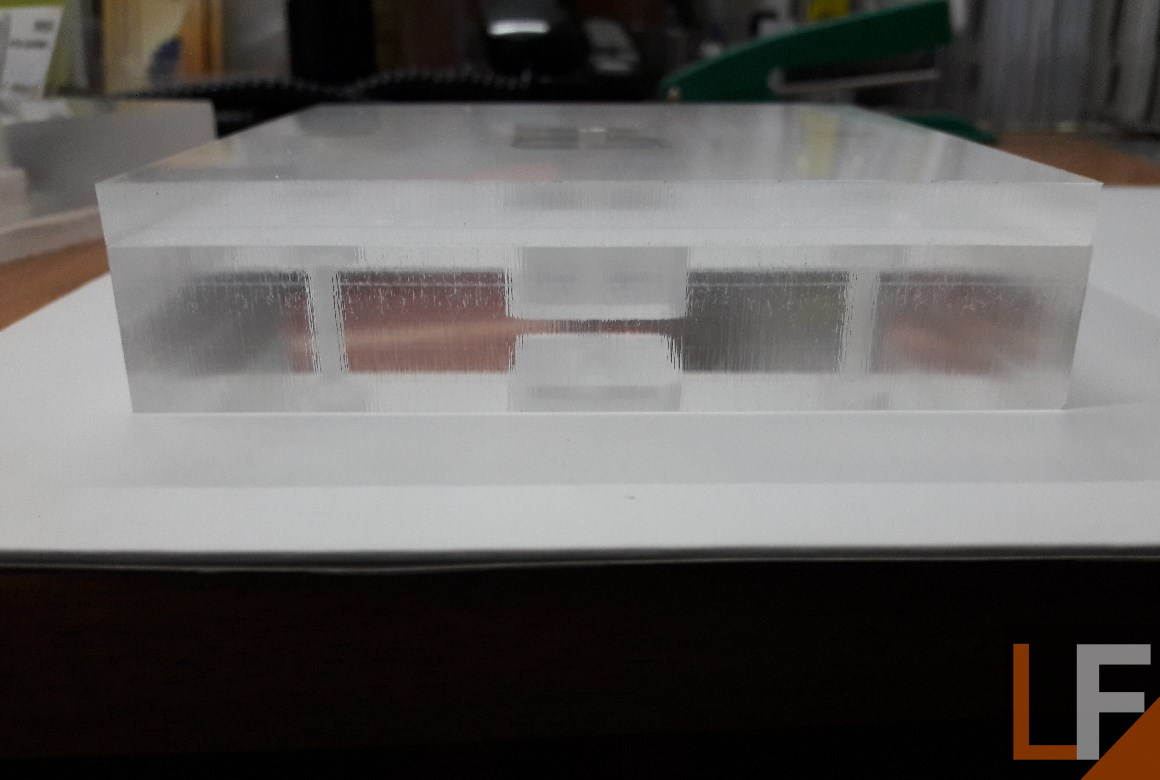

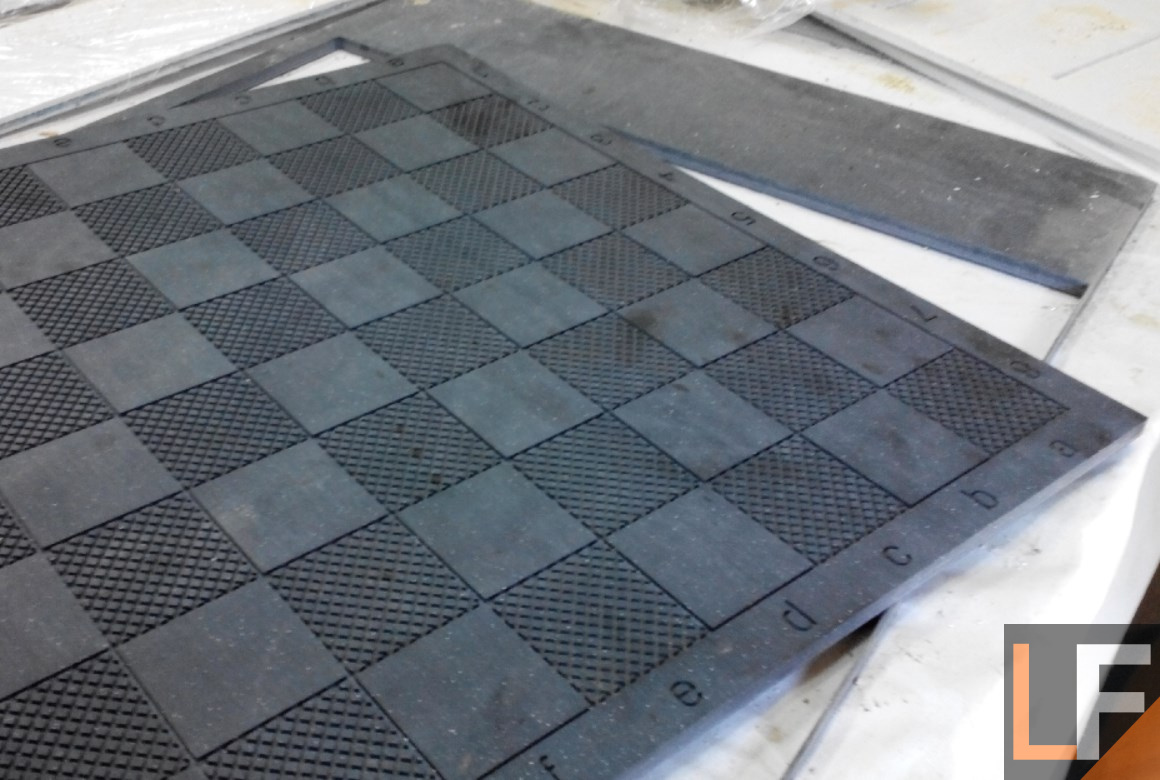

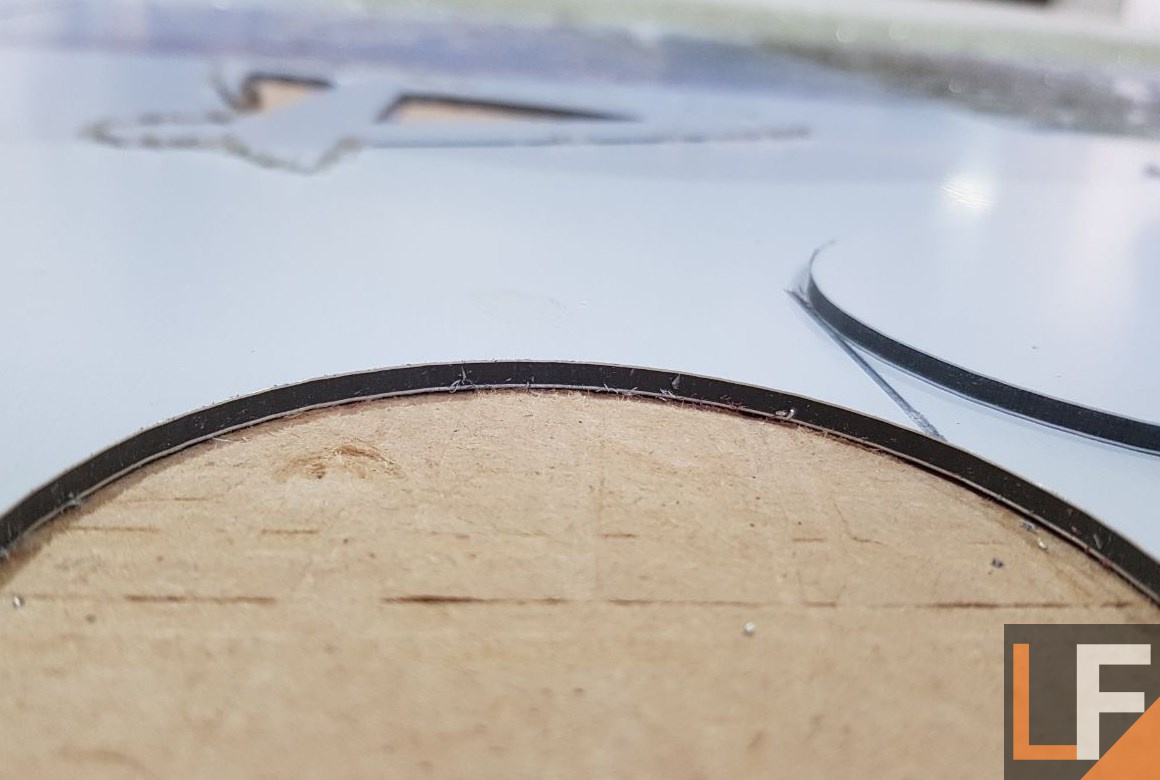

Примеры
